概述：

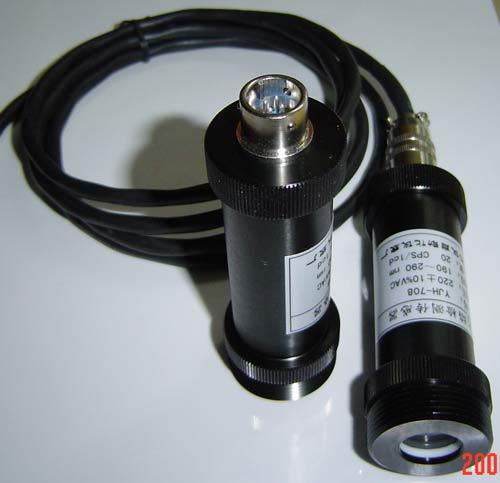

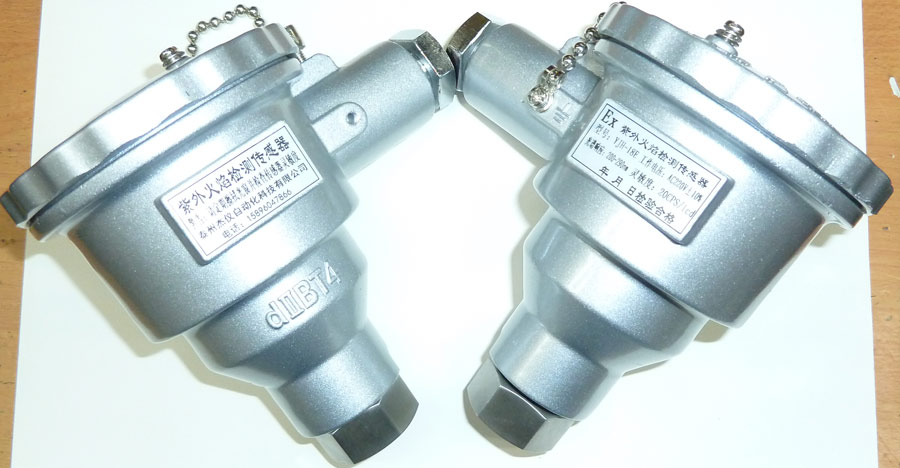

YJH系列普通型紫外火焰传感器,是一种能够接受火焰发出的光信号，并能将光信号转变为电

信号，以供控制器处理、指示和控制的光电转换装置。可与我公司生产的紫外系列火焰控制

器或其它紫外火焰控制器配合使用，广泛应用于石油化工、冶金铸造等行业的工业燃烧系统中。

特点

采用交(直)流供电方式

采用脉冲输出方式

采用的紫外光敏管元件，具有工作电压范围宽、寿命长、较高的灵敏度和快速的响应等特点。

技术指标

型号 YJH-18

工作电压 300V (DC) 220V(AC)

灵敏度(一烛光) ≥1m

所用管形 GD

信号线长度 ≤100m

环境温度 -10℃~+100℃

安装方式 螺纹旋接

安装与接线

根据监测点的情况，选择能可靠的观测到火焰，又尽可能远离高温区的位置，将传感器光窗

对准观测点，旋接在内螺纹接头上，以保证传感器能准确观测到火焰的状态

维护和保养

由于各种气体、液体燃料在燃烧时，不断地挥发出污染物质，使传感器光窗粘污变脏，影响

传感器对火焰信号的接收，从而造成灵敏度下降。为了保证传感器正常工作，必须定期擦拭

传感器光窗，（如果环境条件很差，可采用压缩空气吹扫，使擦拭周期增长）使光窗保持清洁透明。

传感器在使用到寿命晚期时，灵敏度将有所下降，因此在使用一段时间后，应检测其灵敏度。

检查方法可用1支白蜡烛，火焰高度45mm作为紫外线辐射源，在距离传感器光窗0.5m远处，

观测监视器能否可靠工作，若发现传感器灵敏度已不能满足实际要求，应及时更换传感器。

维修

看不到火焰：检查光敏管是否完好，被监测的火焰是否在传感器的有效视角范围内

误报：检查工作电压是否太高，从而导致光敏管自激。信号线是否短路.

注意事项

紫外火焰传感器是一种对紫外线敏感的装置，因此应避免使用在以下场合：

易受阳光或其他光源的直接或间接的照射

有明火作业以及X射线、弧光等

近距离内有电焊作业
