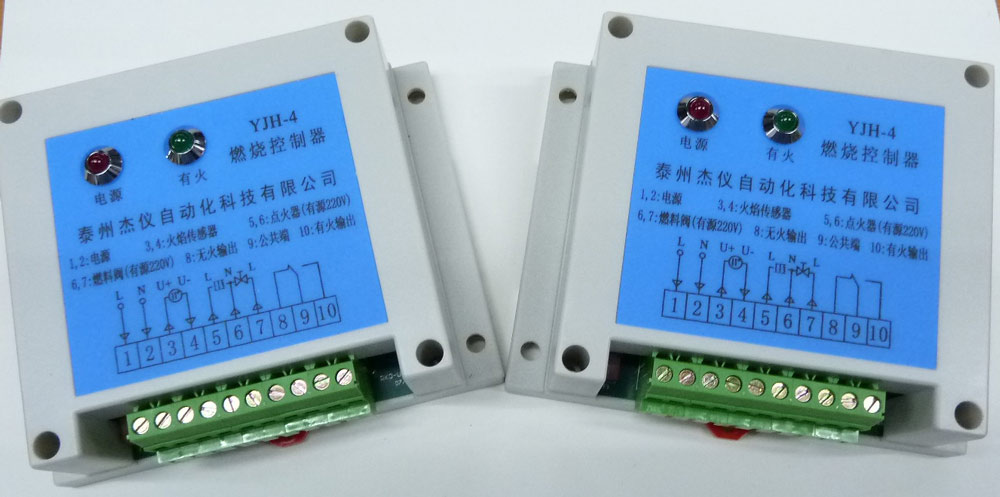

一、YJH-4智能燃烧控制器概述

YJH-4智能燃烧控制器以单片机微处理器为核心器件，以燃烧器或燃烧设备为控制对像的新一代智能型燃烧控制器，能够实现对烧嘴的自动点火、火焰指示和熄火报警等功能，从而实现对烧嘴输出功率的控制，使烧嘴工作自动化。

本控制器程序设计和可靠的熄火保护功能，能够有效的防止烧嘴结焦，保证烧嘴安全可靠运行。

控制器还可接上位机实现计算机控制或与常规PID温度控制仪表配套，构成闭环温度控制系统。可满足多种特殊场合的需要，可广泛应用于治金、机械、铸造、陶瓷、化工等燃油燃气工业炉（窑），具有高效、节能、安全、等特点，是理想的节能产品。

适用于大、中型油/气燃烧设备。

安全控制、火焰检测、紧急关断。

多种输出，可选模拟量输出。

使用电气导轨安装。

二、主要技术说明

1．电源电压：AC220V±10%

2．电源频率：50Hz

3．火检传感器：紫外光敏管

4．输出电压：AC220V（电源电压）容量：3A

5．环境温度：不大于45℃相对湿度：小于80%

6．外开尺寸：115X90X40mm （通用导轨安装）

三、工件原理

可控制点火器自动点火，点火同时自动打开燃料阀。接通电源，电源指示灯（红色）亮，在设定时间（7秒）内没有点燃，控制器自动关闭点火器和燃料阀；如点火成功则关闭点火器，保持燃料阀打开，燃料正常供应。监测火焰时，若监测到有火焰，控制器有火指示灯（绿色）亮，并保持燃料阀打开，燃料正常供应；监测到无火焰时，控制器着火指示灯（绿色）灭，并自动关闭燃料阀。

四、接线方式；

1，2端子：AC220V工作电源

3，4端子：紫外传感器

5，6端子：点火器（有源220V输出）

6，7端子：燃料阀 （有源220V输出）

8，9，10端子：继电器无源触点，8无火输出，9公共端，10有火输出。
